KTCl26 礦用通信控制裝置

1.產品特點、主要用途及使用范圍

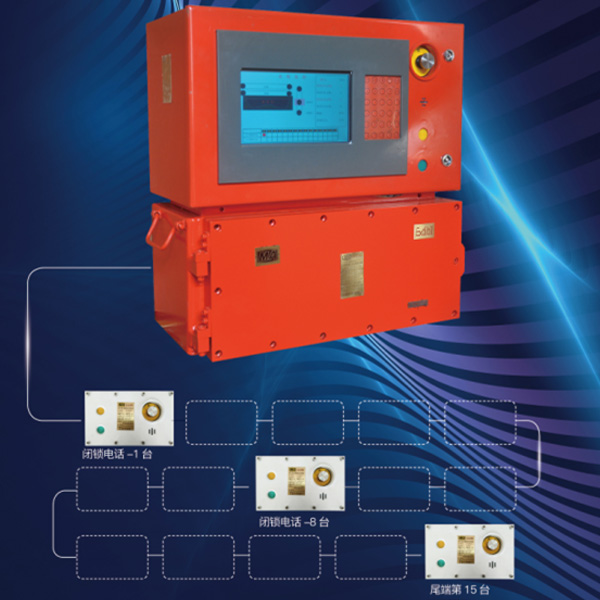

KTCl26礦用通信控制裝置(以下簡稱本裝置)是以微處理機技術為核心，集控制和通訊于一身的新一代通信控制裝置；主要包括：KTC?26．十礦用本安型通信控制臺、KTCl26．2閉鎖式擴音電話、KDWl27／18礦用隔爆兼本安型直流穩壓電源；各部分通過帶插頭拉力電纜連接，可用于工作面破碎機、轉載機、前后運輸機等的起動、停止、閉鎖控制、故障監視等；通過擴音電話可在工作面進行擴音通訊。本裝置在設備啟動、閉鎖時沿線電話發出音頻提示，設備出現故障：降顯示故障性質并停車。具有安全可靠，使用方便，監視齊全，維修簡單等特點。

2.顯示功能

顯示屏尺寸：彩顯5．7'，

鍵盤：16位

具有自動檢測沿線狀態正常、閉鎖(可顯示閉鎖電話臺號)的功能，并顯示在液晶屏上。所有內容均為漢字顯示。o

3.控制功能

a)8路開關量輸入：

8路開關量輸入均為無源接點輸兒（無源開關量輸入，當接入電阻≥91kQ時呈現為斷開，接入電阻≤300Ω時呈現為可靠接通）；

b)10路開關量輸出:

10路開關量輸出均為繼電器無源常開觸點輸出(繼電器無源常開觸點輸出，接點容量不大于DC 30V ／100mA；導通時接觸電阻不大于1Ω)。

c)控制臺具有設備運行狀態及沿線正常、閉鎖(檢測電話返回電流2mA／臺)，急停等顯示功能。

d)控制臺設有啟車、停止、菜單鍵、光標鍵、數值鍵等2X8位鍵盤。根據不同功能，按不同鍵盤。在聯鎖條件當按下啟車鍵，首先發出警報信號根據參數設置內容，發對應啟車內容的語音信號或預警報信號)，且延時可預先設定遍數或時間(1～99秒可調)，然后發啟車指令。

e)調整參數設置，設定不同的工作方式，控制臺根據不同方式啟車、停車。

4.通信、信號功能

a)話音強度不低于95dB(A計權)。

b)信號功能：具有啟動報警、閉鎖報警以及保護報警功能，報警信號為語音信號，其報警信號響度不低于 95dB(A計權)。

c)通話方式：單工擴音通訊。

d)呼叫信號：信號響度不低于95dB。

e)本裝置可配單機電話容量為15臺。

f)控制、通訊距離不大于1500m。
