KTCl26．1 礦用本安型通信控制臺

1.產品特點、主要用途及使用范圍

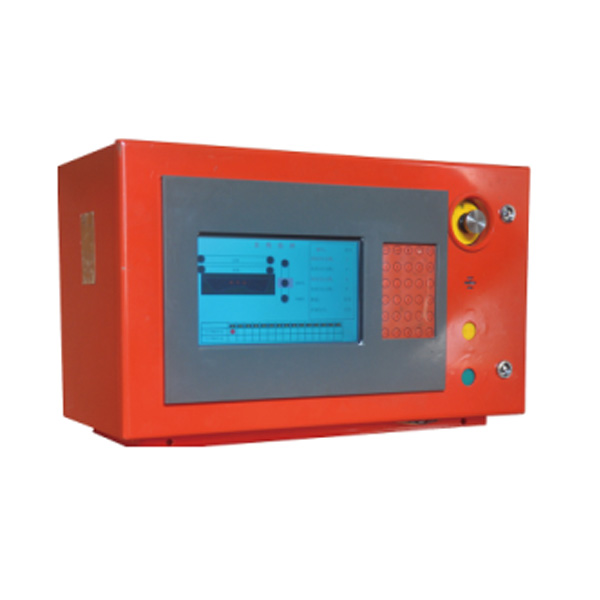

KTCl26．1礦用本安型通信控制臺適用于煤礦井下，有煤塵及爆炸性氣體的環境，是KTCl26礦用通信控制裝置的主控單元。包括主控制板、液晶顯示屏及操作鍵盤、急停按鈕、通話按鈕等部件。

2.結構特征

KTCl26．1礦用本安型通信控制臺和KDWl27門日礦用隔爆兼本安型直流穩壓電源安裝聯接為一體化結構作為主機，分離方便，可 拆開與其它設備配用?？刂婆_(tái)面板采用門式結構，20個接線嘴出廠前均用壓緊螺母密封，安裝時，可根據需要現場安裝接線。 KTCl26．1礦用通信控制臺后左側有兩個內部并聯的電纜插座，可以連接兩路拉力電纜，方便KTCl26，2閉鎖式擴音電話的靈活使用。 KDWl27門8礦用隔爆兼本安型直流穩壓電源為隔爆型設備，設有接地螺母，接地地腳外殼采用鋼板焊接而成。

3.顯示功能

顯示屏尺寸： 彩顯5．7'

鍵盤：16位

具有自動檢測沿線狀態正常、閉鎖及設備運行；吠態的功能，并顯示在液晶屏上。所有內容均為漢字顯示。

4.控制功能

a)8路開關量輸入：

8路開關量輸入均為無源接點輸入(無源開關量輸入，當接入電阻≥91kQ時呈現為斷開，接入電阻~<300Q時呈現為可靠接通)。

b)10路開關量輸出：

10路開關量輸出均為繼電器無源常開觸點輸出(繼電器無源常開觸點輸出，接點容量不大于DC30V／100mA；導通時接觸電阻不 大于1Q。)

c)控制臺具有設備運行狀態、閉鎖(檢測電話返回電流2，0i0．5mA／臺)、急停等顯示功能。

d)控制臺設有啟車、停止、參數設置鍵、光標移動鍵、數值鍵等?6位鍵盤。根據不同功能，按不同鍵盤。當按下啟車鍵，首先發 出警報信號(根據參數設置內容，發對應啟車內容的語音信號或預警報信號)，且延時可預先設定時間(1-99秒可調)，然后發啟車指令。

e)調整參數設置，設定不同的工作方式，控制臺根據不同方式啟車、停車。

5.本安參數

Ui1：5．5V 　Ii1：665mA　Ci1：0 μF　Li1：0 mH；

Ui2：12．5V　Ii2：130 mA　Ci2：0μF　Li2：0 mH；

Ui3：18．5V　Ii3：40mA　Ci3：0li μF　Li3：0 mH：

電池輸出電路(鎳氫電池；ACPCAAA(1*8)0．65AH)：

開路電壓U0：12V短路電流10：1，05A

工作電壓：10．5V

工作電流：300mA

6.尺寸、重量

a)外形尺寸：480mmX300mmX320mm(長x寬x高)

b)重量：18Kg。
